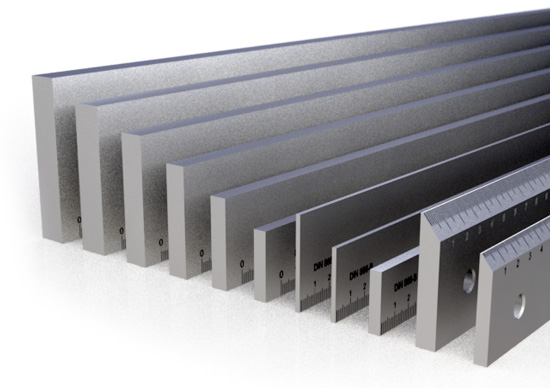

Açıklama
- Cetvellerde tüm yüzeyler DIN normlarına göre taşlanır, ölçüm yüzeyi ise ayrıca hassas olarak tekrar taşlanır.
- Taksimatlar isteğe bağlı olarak gravür veya lazer markalama olarak imal edilir.
- Taksimatlar isteğe bağlı olarak mm, 0,5mm, cm veya inch olarak çizilir.
- Çizgi yükseklikleri DIN normlara göre çzilmektedir.
- Katolog ölçüleri, ürünlerin bitmiş ölçüleridir.
Hassasiyet
- Cetvelin ölçüm yüzeylerine ilişkin hassasiyet ve düzlemsellik tablosu
| Ölçüm aralığı (mm) | Ölçüm aralığı (µm) | Düzlemsellik toleransı (µm) | ||
| Form A | Form B | Form A | Form B | |
| 500 | 30 | 75 | 35 | 70 |
| 750 | 35 | 87 | 47 | 85 |
| 1000 | 40 | 100 | 60 | 120 |
| 1500 | 50 | 125 | 85 | 170 |
| 2000 | 60 | 150 | 110 | 220 |
| 2500 | 70 | 175 | 135 | 270 |
| 3000 | 80 | 200 | 160 | 320 |
| 4000 | 100 | 250 | 210 | 420 |
| 5000 | 120 | 300 | 260 | 520 |
Özel isteğe bağlı olarak
- Teknik resme göre imalat
- Montaj delikleri açma
- Alüminyum veya pirinç malzemeye göre imalat
- İstenilen ölçülere göre imalat
- İstenilen aralıkta markalama
- Sertleştirme, mat veya parlak krom kaplama, alüminyum eloksal kaplama
Kontrol Cetveli – DIN 866 Form A
- Her iki uçta koruma boşlukları bırakılmaktadır.
| Kesit Ölçüleri (mm) | Normal Çelik Ürün Kodu | Inox Çelik Ürün Kodu | Ağırlık (kg) |
| 500 x 30 x 6 | 101 0 0500 | 101 1 0500 | 0,7 |
| 1000 x 40 x 8 | 101 0 1000 | 101 1 1000 | 2,5 |
| 1500 x 40 x 8 | 101 0 1500 | 101 1 1500 | 3,7 |
| 2000 x 50 x 10 | 101 0 2000 | 101 1 2000 | 7,9 |
| 3000 x 50 x 10 | 101 0 3000 | 101 1 3000 | 11,9 |
| 4000 x 60 x 12 | 101 0 4000 | 101 1 4000 | 23,0 |
| 5000 x 70 x 15 | 101 0 5000 | 101 1 5000 | 41,0 |
| 6000 x 80 x 15 | 101 0 6000 | 101 1 6000 | 56,3 |
Atölye Cetveli – DIN 866 Form B
- Yalnızca sağda koruma payı bırakılmaktadır.
| Kesit Ölçüleri (mm) | Normal Çelik Ürün Kodu | Inox Çelik Ürün Kodu | Ağırlık (kg) |
| 500 x 25 x 5 | 102 0 0500 | 102 1 0500 | 0,5 |
| 750 x 30 x 6 | 102 0 0750 | 102 1 0750 | 1,1 |
| 1000 x 30 x 6 | 102 0 1000 | 102 1 1000 | 1,4 |
| 1500 x 30 x 6 | 102 0 1500 | 102 1 1500 | 2,1 |
| 2000 x 40 x 8 | 102 0 2000 | 102 1 2000 | 5,0 |
| 2500 x 40 x 8 | 102 0 2500 | 102 1 2500 | 6,3 |
| 3000 x 40 x 8 | 102 0 3000 | 102 1 3000 | 7,5 |
| 4000 x 50 x 10 | 102 0 4000 | 102 1 4000 | 15,8 |
| 5000 x 60 x 12 | 102 0 5000 | 102 1 5000 | 28,9 |
| 6000 x 70 x 15 | 102 0 6000 | 102 1 6000 | 49,0 |
