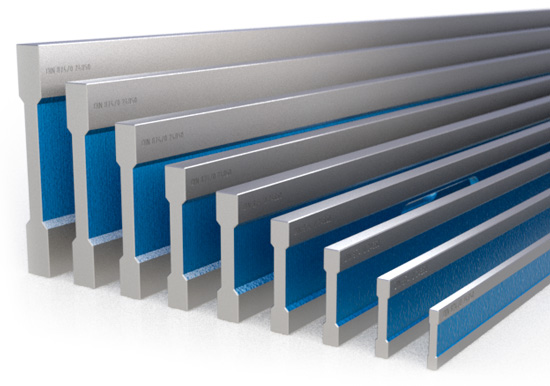

Kullanım Alanı
- Yüzeylerin düzlemselliğini kontrol etmek için kullanılır.
Hassasiyet
- DIN 874 Sayfa 1
- Yüzeylerin düzlemsellik hassasiyeti aşağıdaki tabloda ki gibidir.
Doğrusallıkta ki Düzlemsellik Hassasiyeti (µm)
| Uzunluk (mm) |
0 Kalite
|
1.Kalite
|
2.Kalite
|
| 500 |
7
|
12
|
20,5
|
|
750
|
9,5
|
16,5
|
27
|
|
1000
|
12
|
21
|
33
|
|
1500
|
17
|
29
|
45,5
|
|
2000
|
22
|
37
|
58
|
|
2500
|
27
|
46
|
70,5
|
|
3000
|
32
|
54
|
83
|
|
4000
|
42
|
71
|
108
|
|
5000
|
52
|
87
|
133
|
|
6000
|
62
|
104
|
158
|
* Yan yüzeylerin düzlemselliği için 3 katı geçerlidir.
* Ölçü yüzeylerin birbirine olan paralelliği 2 katı geçerlidir.
* Yan yüzeylerin paralelliği 6 katı geçerlidir.
* Yan yüzeylerin ölçüm yüzeyine olan 90 derecesi için 3 katı geçerlidir.
* Köşe kırmalarda 0,5mm tolerans mevcuttur.
Açıklama
- Tüm yüzeyleri taşlanır.
- Kontrol yüzeyleri ayrıca hassas taşlanır.
- DIN normuna uygun imal edilerek, kalite kontrolünden geçer.
- DIN 874 Sayfa 1 normlarına göre ölçüm protokolü verilir.
- 0 ve 1.kalite Mastarda 2000mm’den itibaren, 2.kalite mastarlarda ise 4000mm’den itibaren 2 adet el slotu açılır.
İsteğe Bağlı Olarak
- Maksimum 7000x250x250mm’ye kadar özel imalat.
- 45° ile 90° arasında açılı taşlanabilir.
Hassas Mastar – DIN 874 0 Kalite
| Ölçü (mm) | Normal Çelik – Ürün Kodu | Paslanmaz Inox Çelik – Ürün Kodu | Ağırlık (kg) |
| 500 x 50 x 10 | 93 0 0500 | 93 1 0500 | 2,0 |
| 750 x 50 x 10 | 93 0 0750 | 93 1 0750 | 3,0 |
| 1000 x 60 x 12 | 93 0 1000 | 93 1 1000 | 5,7 |
| 1500 x 70 x 15 | 93 0 1500 | 93 1 1500 | 12,4 |
| 2000 x 80 x 15 | 93 0 2000 | 93 1 2000 | 13,0 |
| 2500 x 100 x 16 | 93 0 2500 | 93 1 2500 | 22,0 |
| 3000 x 120 x 18 | 93 0 3000 | 93 1 3000 | 36,0 |
| 4000 x 140 x 20 | 93 0 4000 | 93 1 4000 | 62,0 |
| 5000 x 140 x 20 | 93 0 5000 | 93 1 5000 | 77,0 |
Kontrol Mastarı – DIN 874 1.Kalite
| Ölçü (mm) | Normal Çelik – Ürün Kodu | Paslanmaz Inox Çelik – Ürün Kodu | Ağırlık (kg) |
| 500 x 40 x 8 | 94 0 0500 | 94 1 0500 | 1,3 |
| 750 x 50 x 10 | 94 0 0750 | 94 1 0750 | 3,0 |
| 1000 x 50 x 10 | 94 0 1000 | 94 1 1000 | 4,0 |
| 1500 x 60 x 12 | 94 0 1500 | 94 1 1500 | 8,4 |
| 2000 x 70 x 15 | 94 0 2000 | 94 1 2000 | 12,0 |
| 2500 x 80 x 15 | 94 0 2500 | 94 1 2500 | 17,0 |
| 3000 x 100 x 16 | 94 0 3000 | 94 1 3000 | 26,0 |
| 4000 x 120 x 18 | 94 0 4000 | 94 1 4000 | 48,0 |
| 5000 x 140 x 20 | 94 0 5000 | 94 1 5000 | 77,0 |
| 6000 x 140 x 20 | 94 0 6000 | 94 1 6000 | 92,0 |
Atölye Mastarı – DIN 874 2.Kalite
| Ölçü (mm) | Normal Çelik – Ürün Kodu | Paslanmaz Inox Çelik – Ürün Kodu | Ağırlık (kg) |
| 500 x 30 x 6 | 96 0 0500 | 96 1 0500 | 0,7 |
| 750 x 40 x 8 | 96 0 0750 | 96 1 0750 | 2,0 |
| 1000 x 40 x 8 | 96 0 1000 | 96 1 1000 | 2,5 |
| 1500 x 50 x 10 | 96 0 1500 | 96 1 1500 | 5,8 |
| 2000 x 60 x 12 | 96 0 2000 | 96 1 2000 | 11,2 |
| 2500 x 70 x 15 | 96 0 2500 | 96 1 2500 | 20,6 |
| 3000 x 80 x 15 | 96 0 3000 | 96 1 3000 | 28,2 |
| 4000 x 100 x 16 | 96 0 4000 | 96 1 4000 | 35,0 |
| 5000 x 120 x 18 | 96 0 5000 | 96 1 5000 | 60,0 |
| 6000 x 140 x 20 | 96 0 6000 | 96 1 6000 | 92,0 |
