Kullanım Alanı
- Freze, taşlama, forna gibi işleme makinelerinin mengenelerinin paralelliğinin ayarlanmasında.
- Makinalara bağlanan parçaların paralelliğinin ayarlanmasında.
- Makina ve demirbaşların çalışma yüksekliğinin ayarlanmasında.
- Paralellik gerektiren her alanda kullanılabilir.
Hassasiyet
- Bir çiftin, kendi içinde ki yükseklik toleransı ±0,01mm.
- Uzunluk toleransı ±0,5mm.
Açıklama
- Sert çelikten yapılmış, çift halinde sertleştirilmiş ve taşlanmıştır.
- Sertlik 60 ±2 HRC
- Düzlemsellik, paralellik ve dik açılı köşeler
- 100% kontrollü
İsteğe Bağlı Olarak
- Özel ölçülerde imalat.
- Özel takım oluşturma.

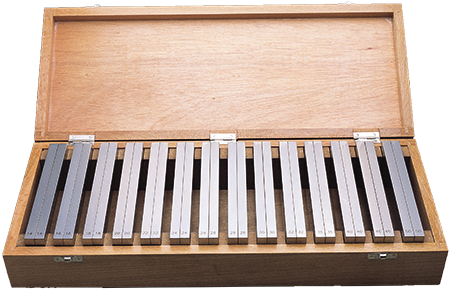

150mm Uzunlukta Yatay Set
- Ahşap kutuda, ikili setler halinde sıralanmıştır.
- Yükseklik ölçüleri lazerle markalanmıştır.
- Yükseklik hassasiyeti ±0,01mm.
- Genişlik 10mm ±0,05mm.
- Paralellik ± 0,01mm.
| Ürün Kodu | Açıklama | Uzunluk 150mm | |||
| 8 150 8888 | Ahşap kutuda, komple set halinde | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| 8 150 1410 | 14 x 10mm | 8 150 2810 | 28 x 10mm | ||
| 8 150 1610 | 16 x 10mm | 8 150 3010 | 30 x 10mm | ||
| 8 150 1810 | 18 x 10mm | 8 150 3510 | 35 x 10mm | ||
| 8 150 2010 | 20 x 10mm | 8 150 4010 | 40 x 10mm | ||
| 8 150 2210 | 22 x 10mm | 8 150 4510 | 45 x 10mm | ||
| 8 150 2410 | 24 x 10mm | 8 150 5010 | 50 x 10mm | ||
| 8 150 2610 | 26 x 10mm | 8 150 0001 | Ahşap kutu | ||

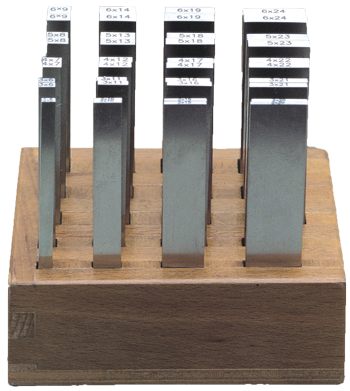

Ahşap Stantta Dik Paralel Altlık
- Ahşap kutuda ikili setler halinde.
- Genişlik ve kalınlık ölçüleri lazerle markalanmıştır.
- 1’er mm artışlar halinde, 100mm uzunluk için ile 2-24mm arası, 125 ve 150mm uzunlukları için 8-42mm (9mm hariç) arası ölçüler elde edilebilir.
- Yükseklik ve genişlik hassasiyeti ±0,01mm’dir.
| Ürün Kodu | Açıklama | Uzunluk 100mm | |||||
| 8 100 9999 | Ahşap kutuda, komple set halinde | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| 8 100 0205 | 2 x 5mm | 8 100 0321 | 3 x 21mm | 8 100 0518 | 5 x 18mm | ||
| 8 100 0210 | 2 x 10mm | 8 100 0407 | 4 x 7mm | 8 100 0523 | 5 x 23mm | ||
| 8 100 0215 | 2 x 15mm | 8 100 0412 | 4 x 12mm | 8 100 0609 | 6 x 9mm | ||
| 8 100 0220 | 2 x 20mm | 8 100 0417 | 4 x 17mm | 8 100 0614 | 6 x 14mm | ||
| 8 100 0306 | 3 x 6mm | 8 100 0422 | 4 x 22mm | 8 100 0619 | 6 x 19mm | ||
| 8 100 0311 | 3 x 11mm | 8 100 0508 | 5 x 8mm | 8 100 0624 | 6 x 24mm | ||
| 8 100 0316 | 3 x 16mm | 8 100 0513 | 5 x 13mm | 8 100 0001 | Ahşap Kutu | ||

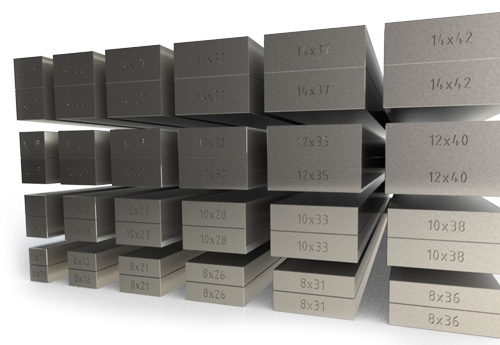

| Ürün Kodu | Açıklama | Uzunluk 125mm | |||||
| 8 125 9999 | Ahşap kutuda, komple set halinde | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| 8 125 0811 | 8 x 11mm | 8 125 1028 | 10 x 28mm | 8 125 1417 | 14 x 17mm | ||
| 8 125 0816 | 8 x 16mm | 8 125 1033 | 10 x 33mm | 8 125 1422 | 14 x 22mm | ||
| 8 125 0821 | 8 x 21mm | 8 125 1038 | 10 x 38mm | 8 125 1427 | 14 x 27mm | ||
| 8 125 0826 | 8 x 26mm | 8 125 1215 | 12 x 15mm | 8 125 1432 | 14 x 32mm | ||
| 8 125 0831 | 8 x 31mm | 8 125 1220 | 12 x 20mm | 8 125 1437 | 14 x 37mm | ||
| 8 125 0836 | 8 x 36mm | 8 125 1225 | 12 x 25mm | 8 125 1442 | 14 x 42mm | ||
| 8 125 1013 | 10 x 13mm | 8 125 1230 | 12 x 30mm | 8 125 0001 | Ahşap Kutu | ||
| 8 125 1018 | 10 x 18mm | 8 125 1235 | 12 x 35mm | ||||
| 8 125 1023 | 10 x 23mm | 8 125 1240 | 12 x 40mm | ||||
| Ürün Kodu | Açıklama | Uzunluk 150mm | |||||
| 8 150 9999 | Ahşap kutuda, komple set halinde | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| 8 150 0811 | 8 x 11mm | 8 150 1028 | 10 x 28mm | 8 150 1417 | 14 x 17mm | ||
| 8 150 0816 | 8 x 16mm | 8 150 1033 | 10 x 33mm | 8 150 1422 | 14 x 22mm | ||
| 8 150 0821 | 8 x 21mm | 8 150 1038 | 10 x 38mm | 8 150 1427 | 14 x 27mm | ||
| 8 150 0826 | 8 x 26mm | 8 150 1215 | 12 x 15mm | 8 150 1432 | 14 x 32mm | ||
| 8 150 0831 | 8 x 31mm | 8 150 1220 | 12 x 20mm | 8 150 1437 | 14 x 37mm | ||
| 8 150 0836 | 8 x 36mm | 8 150 1225 | 12 x 25mm | 8 150 1442 | 14 x 42mm | ||
| 8 150 1013 | 10 x 13mm | 8 150 1230 | 12 x 30mm | 8 125 0001 | Ahşap Kutu | ||
| 8 150 1018 | 10 x 18mm | 8 150 1235 | 12 x 35mm | ||||
| 8 150 1023 | 10 x 23mm | 8 150 1240 | 12 x 40mm | ||||

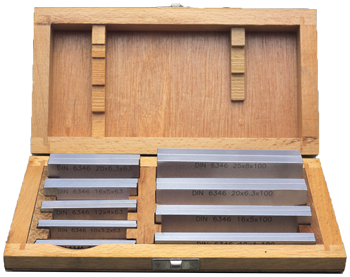

DIN 6346 normlarında Paralel Altlık
- Ahşap kutuda ikili setler halinde.
- Ölçüler lazerle markalanmıştır.
- die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
- 4mm-32mm ve 8mm-50mm arasında ki ebatlar birbirine uyumludur.
- DIN ISO 2768 IT5 normlarına uygundur.
| Özel Paralel Alıtlık Çiftleri | |||||||
| Uzunluk – 63mm | Uzunluk – 100mm | Uzunluk – 160mm | Uzunluk – 200mm | ||||
| Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| 8 063 0825 | 8 x 2,5mm | 8 100 1204 | 12 x 4mm | 8 160 2508 | 25 x 8mm | 8 250 6320 | 63 x 20mm |
| 8 063 1032 | 10 x 3,2mm | 8 100 1605 | 16 x 5mm | 8 160 3210 | 32 x 10mm | 8 250 8025 | 80 x 25mm |
| 8 063 1204 | 12 x 4mm | 8 100 2063 | 20 x 6,3mm | 8 160 4012 | 40 x 12mm | 8 251 0032 | 100 x 32mm |
| 8 063 1605 | 16 x 5mm | 8 100 2508 | 25 x 8mm | 8 160 5016 | 50 x 16mm | ||
| 8 063 2063 | 20 x 6,3mm | 8 100 3210 | 32 x 10mm | 8 160 6320 | 63 x 20mm | ||
| 8 100 4012 | 40 x 12mm | ||||||
| Ürün kodu | Açıklama | Tekli Ölçüler (Boy 63mm) | Tekli Ölçüler (Boy 100mm) | ||
| 8 300 0225 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 063 0825 | 8 x 2,5mm | 8 100 1204 | 12 x 4mm | |
| 2,5mm-25mm arası ölçüler için | 8 063 1032 | 10 x 3,2mm | 8 100 1605 | 16 x 5mm | |
| 8 063 1204 | 12 x 4mm | 8 100 2063 | 20 x 6,3mm | ||
| 8 063 1605 | 16 x 5mm | 8 100 2508 | 25 x 8mm | ||
| 8 063 2063 | 20 x 6,3mm | 8 300 0001 | Ahşap Kutu | ||
| Ürün Kodu | Açıklama | Tekli Ölçüler (Boy 100mm) | |||
| 8 300 0432 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 100 1204 | 12 x 4mm | 8 100 2508 | 25 x 8mm | |
| 4mm-32mm arası ölçüler için | 8 100 1605 | 16 x 5mm | 8 100 3210 | 32 x 10mm | |
| 8 100 2063 | 20 x 6,3mm | 8 300 0002 | Ahşap Kutu | ||
| Ürün Kodu | Açıklama/b> | Tekli Ölçüler (Boy 100mm) | Tekli Ölçüler (Boy 160mm) | ||
| 8 300 0440 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 100 1204 | 12 x 4mm | 8 160 2508 | 25 x 8mm | |
| 4mm-40mm arası ölçüler için | 8 100 1605 | 16 x 5mm | 8 160 3210 | 32 x 10mm | |
| 8 100 2063 | 20 x 6,3mm | 8 160 4012 | 40 x 12mm | ||
| 8 100 2508 | 25 x 8mm | 8 300 0003 | Ahşap Kutu | ||
| Ürün Kodu | Açıklama | Tekli Ölçüler (Boy 160mm) | |||
| 8 300 0850 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 160 2508 | 25 x 8mm | 8 160 5016 | 50 x 16mm | |
| 8mm-50mm arası ölçüler için | 8 160 3210 | 32 x 10mm | 8 300 0004 | Ahşap Kutu | |
| 8 160 4012 | 40 x 12mm | ||||
| Ürün Kodu | Açıklama | Tekli Ölçüler (Boy 100mm) | Tekli Ölçüler (Boy 160mm) | ||
| 8 300 0863 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 100 2508 | 25 x 8mm | 8 160 5016 | 50 x 16mm | |
| 8mm-63mm arası ölçüler için | 8 100 3210 | 32 x 10mm | 8 160 6320 | 63 x 20mm | |
| 8 100 4012 | 40 x 12mm | 8 300 0005 | Ahşap Kutu | ||
| Ürün Kodu | Açıklama | Tekli Ölçüler (Boy 250mm) | |||
| 8 300 1000 | Paralel altlık seti | Ürün Kodu | Ölçüler | Ürün Kodu | Ölçüler |
| Ahşap kutu içerisinde | 8 250 6320 | 63 x 20mm | 8 251 0032 | 100 x 32mm | |
| 20mm-100mm arası ölçüler için | 8 250 8025 | 80 x 25mm | 8 300 0006 | Ahşap Kutu | |
